نحوه اعمال فرمان های Stop و Start به درایو

به طور کلی به ۳ روش زیر میتوان فرمان های Stop  و Start  را به درایو اعمال نمود :

  1. صفحه کلید
  2. ترمینال های ورودی دیجیتال
  3. ارتباط سریال

که ما در این مقاله به بررسی روش دوم (اعمال فرمان از ترمینال های ورودی دیجیتال) می‌پردازیم.

  1. نحوه اعمال فرمان از طریق ورودی های دیجیتال:

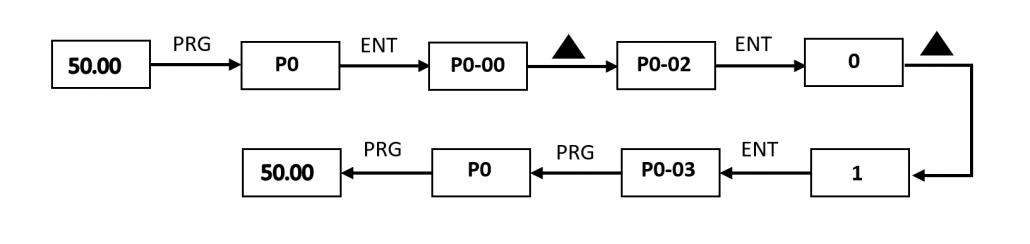

برای اعمال فرمان از طریق ورودی های دیجیتال پارامتر P0-02->1 به روش زیر مقدار دهی می‌شود :

نحوه اعمال فرمان های Stop و Start به درایو

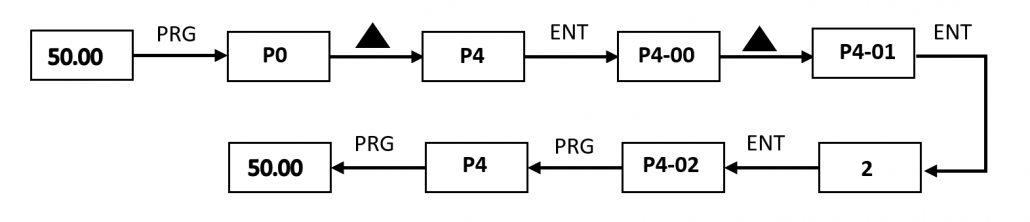

با توجه به این که مقدار پیشفرض ورودی دیجیتال ۱  (DI1)بر روی حالت­راستگرد میباشد، لذا برای این عملکرد نیازی به تنظیم پارامتر نیست اما برای تنظیم حالت چپگرد برای ورودی دیجیتال  ۲ (DI2)به صورت زیر عمل می‌شود :

نحوه اعمال فرمان های Stop و Start به درایو

سیم بندی ترمینال های فرمان با توجه به پارامترهای تنظیم شده:

برای اعمال فرمان های چپگرد و راستگرد به درایو نیاز به ۲عدد سوئیچ ۲ وضعیتی (۱ – ۰)ویا یک سوئیچ ۳ وضعیتی می‌باشد.

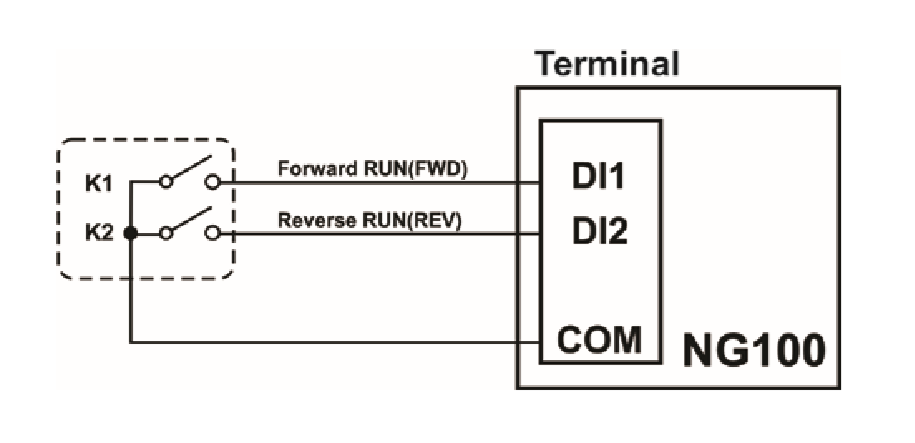

دیاگرام مربوط به سیم بندی برد کنترل درایو به شرح ذیل می‌باشد:

نحوه اعمال فرمان های Stop و Start به درایو

همان طور که در دیاگرام فوق مشخص گردیدیک سیم از COM  بردکنترل درایو به یک طرف سوئیچ ها و از طرف دیگر سوئیچ ها به ترتیب به ورودی دیجیتال ۱ و ورودی دیجیتال ۲ برد کنترلی درایو متصل می‌شود.



نحوه اعمال فرمان های Stop و Start به درایو

و

  • برای تنظیم زمان های شتابگیری مثبت و منفی و اعمال فرکانس به مقالات مرتبط به راه اندزی درایو شرکت آگر الکترونیک مراجه شود.
